HF-Zirkulatoren und HF-Isolatoren
Ferrit-Zirkulatoren sind passive Dreitor-Hochfrequenz.-Komponenten, in denen das HF-Signal von einem Tor bis zum zweiten weitergeleitet wird, aber nicht bis zum dritten. Sie werden hauptsächlich in Hochfrequenzverstärkern eingesetzt, um diese vor reflektierten Signalen, die im Fall von Kabelbruch oder Antennendefekt den Verstärker zerstören könnten, zu schützen. Zur detaillierten Wirkungsweise von Ferrit-Zirkulatoren empfehlen wir den Wikipedia-Artikel.JQL hat ein komplettes Spektrum an koaxialen, Drop-In-, SMD-, Microstrip- und Hohlleiter-Ferrit-Zirkulatoren und Isolatoren, von 100 MHz bis 120 GHz. Darüber hinaus können kundenspezifische Zirkulatoren und Isolatoren kurzfristig auch für kleine Stückzahlen entwickelt werden.
Koaxiale HF-Zirkulatoren und koaxiale HF-Isolatoren
JQL produziert
koaxiale Ferrit-Zirkulatoren
und koaxiale Ferrit-Isolatoren
- Frequenzen von 100 MHz bis 30 GHz
- Ban dBreiten bis zu 30%
- Für alle Mobilfunkbänder, Radarbänder (L-Band, S-Band, C-Band, X-Band bis K-Band), IFF und PMR (Bündelfunk in VHF und UHF, TETRA)
- Die Einfügedämpfung beträgt teilweise nur 0,25 dB
- Die maximale Eingangsleistung kann bis zu 500 W betragen
- Die Isolation ist typ. 20 dB bis 25 dB für einfache und 40 dB bis 50 dB für doppelte Zirkulatoren/Isolatoren
Drop-In HF-Zirkulatoren und Drop-In HF-Isolatoren
- HF-Zirkulatoren und HF-Isolatoren im Drop-In Gehäuse sind für Frequenzen von 100 MHz bis 40 GHz verfügbar
- Drop-In Doppelzirkulatoren haben eine Isolation bis 50 dB
- Übersicht Drop-In Low-IMD-Isolatoren für TETRA
Oberflächenmontierbare (SMD) Zirkulatoren und Isolatoren
- SMD-Zirkulatoren und SMD-Isolatoren von JQL gibt es im Frequenzbereich 380 MHz bis 30 GHz
- für Eingangsleistungen bis 100 W
- sehr kompakte Gehäuse (z.B. 6,35mm Durchmesser für X-Band Zirkulatoren)
- optimiert für Reflow-Lötung
- Neu: Zirkulatoren für UHF-RFID (840 MHz, 868 MHz, 915 MHz, 953 MHz) mit 0,2 dB IL, -85 dBc IMD und 28 dB Isolation
- low-intermod-Zirkulatoren für 2.4 GHz, 2.5 GHz, 2.6 GHz mit 0,35 dB insertion loss, -85 dBc IMD und 20 dB isolation

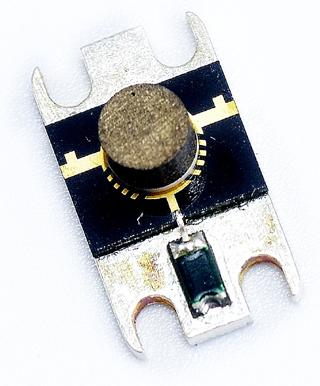

Streifenleitungs- (Microstrip-) Zirkulatoren und -Isolatoren
Streifenleitungszirkulatoren und Microstrip-Isolatoren sind gekennzeichnet durch ihre kleine Bauform, niedriges Gewicht und optimierte
Performance bei Frequenzen bis 40 GHz. Sie erreichen Isolationswerte bis 30
dB als Doppelzirkulator.Neu: Datenblatt Mikrowellen-Zirkulator JCSM27K5T29K5 (27,5 GHz bis 29,5 GHz)
Hohlleiter-Zirkulatoren und Hohlleiter-Isolatoren
Die von JQL gefertigten Hohlleiter-Zirkulatoren und Hohlleiter-Isolatoren sind für Frequenzen von 4,4 GHz bis 120 GHz erhältlich. Die max. Eingangsleistung beträgt bis zu 350 W, die Einfügedämpfung ist teilweise nur 0,15 dB.Koaxiale Hohlleiter-Filter
Hohlleiterfilter stellt JQL in diesen Konfigurationen her:
Hohlleiter-Bandpassfilter
200 MHz bis 15 GHz, mit SMA- oder N-Steckern, als drop-in oder im Gehäuse mit horizontalen Pins.Neu: Hohlleiterfilter für 915 MHz (Datenblatt)
Hohlleiter-Tiefpassfilter
Durchlassbereich bis 450 MHz oder bis 500 MHzHohlleiter-Duplexer und Diplexer
Für Frequenzen von 100
MHz bis 40 GHz
Hohlleiter-Triplexer
Mit drei Bandpässen, für die Mobilfunkbänder von GSM, UMTS und LTEHohlleiter-Quadplexer
Z.B. Quadplexer für EGSM900, UMTS2100, LTE800 und LTE2600Hohlleiter-Multiplexer für 5 oder 6 Bänder
Hohlleiterfilter für den PIM-Test
Spezielle Hohlleiter-Filter für den Einsatz in Messgeräten für die Passive InterModulation (PIM).Bei 2 x 20 W ist der Wert für die PIM <-171 dBc.
Keramische Filter
Keramische Bandpassfilter
Neu: keramisches Filter für C-Band (Datenblatt)Keramische Duplexer und Diplexer
Keramische Triplexer
Keramische Quadplexer
Z.B. Diplexer für GSM900 und UMTS
Koaxiale Low-PIM Leistungsteiler
Reaktive 500 W HF-Leistungsteiler mit niedrigen Passiven InterModulationsverzerrungen (PIM):<-160 dBc bei 2 x 20 W (2 x 43 dBm).
Low-PIM DC-Blocks
- DC-Blocks für die Mobilfunk-Frequenzbänder inklusive LTE
- 698 MHz bis 2,7 GHz mit 7/16- oder N-Steckern
- niedrige PIM: <-153 dBc bei 2 x 20 W (2 x 43 dBm)
- Breitbandige DC-Blocks (350 MHz bis 5 GHz) mit niedriger PIM von <-150 dBc bei 2 x 20 W (2 x 43 dBm)
Low-PIM Bias Tees
Bias Tees für den Mobilfunk (690 MHz bis 2,7 GHz) mit 0,15 dB Einfügedämpfung und niedriger PIM (<-160 dBc bei 2 x 20 W).Koaxiale Low-PIM Richtkoppler
-

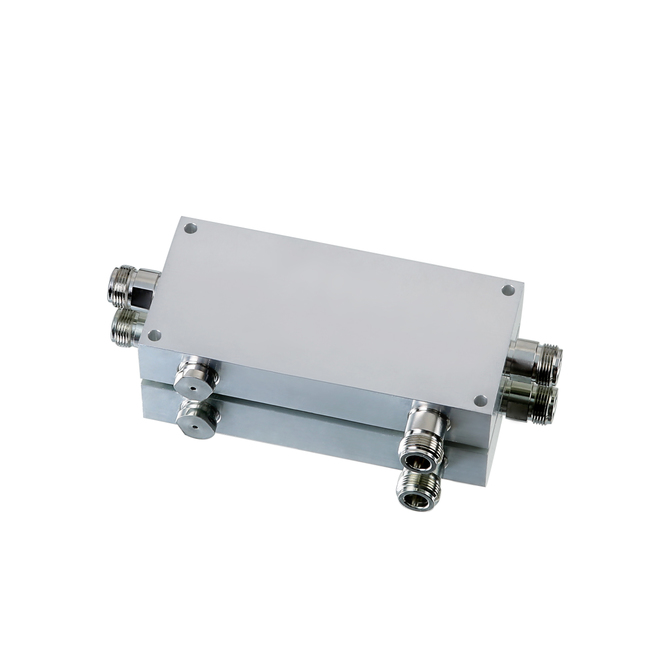

Richtkoppler mit niedrigen Intermodulationsverzerrungen für die Mobilfunk-Gebäudeversorgung (Distributed Antenna Systems, DAS) - für TETRA, GSM, UMTS (3G), LTE (4G) und 5G
- Frequenzbereich 380 MHz bis 3,6 GHz
- niedrige Einfügedämpfung <0,3 dB
- niedrige Passive Intermodulationsverzerrungen (PIM) < -140 dBc bei 2 x 20 W
- Koppelwerte: 6 dB, 10 dB, 15 dB, 20 dB, 30 dB, 40 dB
Koaxiale Low-PIM Abschlusswiderstände
Breitbandige (DC bis 3 GHz) Abschlusswiderstände mit niedrigen Intermodulationsverzerrungen stellt JQL in verschiedenen Leistungsstufen von 5W bis 100 W her, Anschlüsse SMA, N, 7/16 oder 4.3-10. Datenblatt J-4.3-10-50JR-50WHohlleiter-Koax-Adapter

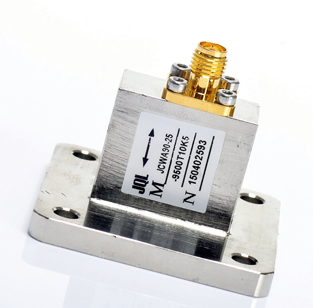

Adapter von Hohlleiter auf SMA-, N- oder K-Steckervon 7 GHz bis 40 GHz.
Leistungsteiler, Richtkoppler, Iso-Adapter
- 2fach, 3fach und 4fach Leistungsteiler mit niedriger IMD von 380 MHz bis 3,5 GHz bis 500 W
- Richtkoppler mit niedriger passiver Intermodulation von 380 MHz bis 2.7 GHz für TETRA, GSM, UMTS, LTE
- Iso-Adapter für C-Band, X-Band und Ku-Band von 4,4 GHz bis 18 GHz
